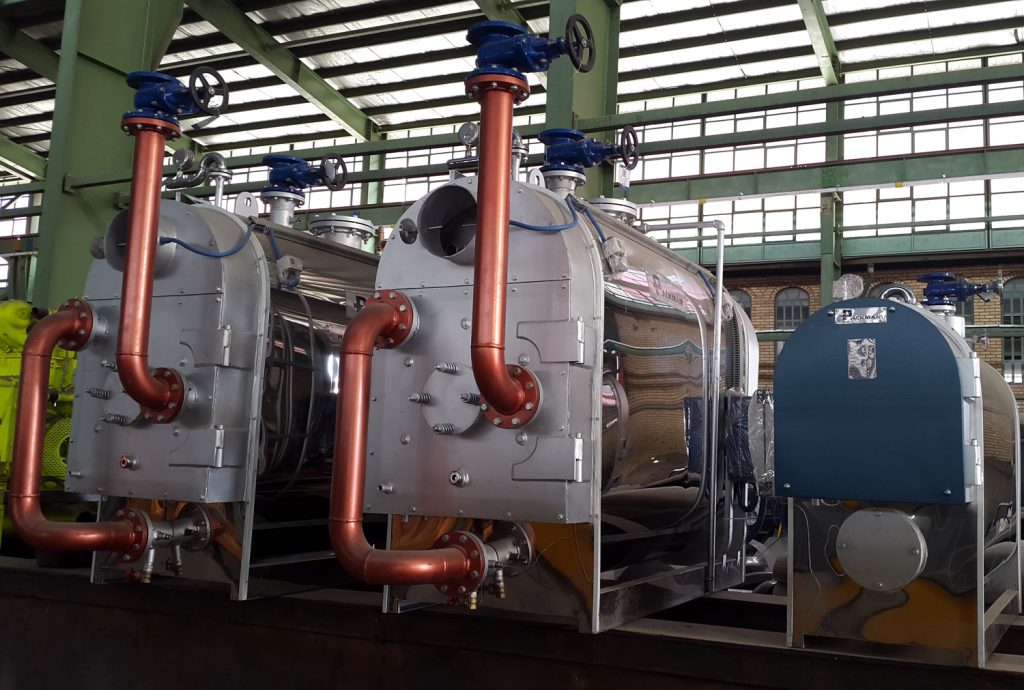

بویلر آبگرم فایرباکس – 200 کیلووات

P 1

بویلرهای آبگـرم سری فایرباکس شرکت پاکمن به صورت فایرتیـوب و سه پاس، بر اسـاس اسـتاندارد اروپایـی EN12953 ، پشـت تـر بـا محفظـه برگشـت داخلـی با راندمان % 86 طراحی شده است.

(Three Pass, Wet Back, with Internal Reversal Chamber)

این بویلرها تولید شده از ظرفیت 100 تا 1200 کیلووات و تا فشار کاری 16 بار می‌باشند.

بویلرهای آبگـرم فایرباکس شـرکت پاکمن، ساخته شده از لوله‌های فایرتیوب بی درز و ورق‌های فولاد کربنی مقاوم به حرارت با مشخصات مطابق با استاندارد مرجع مذکور می‌باشد، که ضخامت آن متناسب با فشار کاری بویلر تعیین می‌گردد.

همچنین این بویلرها ساخته شده از شبکه یکپارچه لوله‌های فایرتیوب و محفظه احتراق کروگيت (Corrugated) با مشخصات مطابق با استاندارد مذکور هستند.

در فرایند ساخت بویلرهای آبگرم فایرباکس شرکت پاکمن، از نوین‌ترین روش‌های جوشکاری زیرپودری و توپودری با دستگاه اتوماتیک استفاده می‌شود.

همچنین بازرسی‌های حين ساخت شامل بازرسی جوشکاری و آزمون‌های غيرمخرب (NDT) قابل انجام بر روی خطوط جوش، انجام می‌شود.

پس از اتمام عمليات جوشکاری و بازرسی‌های ياد شده، آزمون‌های لازم مانند هیدروتست انجام می‌شود. بدين ترتيب کليه ديگ‌های آبگرم شرکت پاکمن در زمان تحويل به مشتری دارای پلاک استاندارد خواهند بود.

جهت دریافت کاتالوگ بویلر آبگرم فایرباکس کلیک کنید.

در طراحی بویلرهای ابگرم فایرباکس شرکت پاکمن، سه بار گذر دود به ترتیب از کوره بویلر شروع شده و با گذر از کوره دوم برگشت به لوله های پاس دوم وارد شده و از سمت درب جلو به لوله‌های پاس سوم منتقل می‌شود. دود پس از گذشتن از لوله‌های پاس سوم به سمت دودکش بویلر که در انتهای بویلر قرار دارد هدایت می‌شود.

بویلرهای آبگرم فایرباکس شرکت پاکمن به صورت فایرتیوب و سه پاس بر اساس استاندارد BS-EN-12953 تولید می‌شوند.

کوره‌های بویلر آبگرم طبق استاندارد در ظرفیت‌های مشخص شده، توسط دستگاه‌های منحصر به فرد، به صورت کره­گیت Corrugated (چین‌دار) ساخته می‌شود. در ساخت کوره به صورت کره­گیت مهارت در محاسبه و تولید عمق و گام هر برآمدگی بسیار حائز اهمیت است که شرکت پاکمن با بیش از 50 سال سابقه در تولید بویلرهای فولادی به این مهم دست یافته است.

همچنین به دلیل اینکه محفظه احتراق بویلرهای فایرباکس نسبت به بویلرهای آبگرم سه پاس عرض کمتری دارند، در ظرفیت مشابه بویلرهای فایرباکس از بویلرهای ابگرم سه پاس کوچکتر میباشند.

بویلرهای شرکت پاکمن در ظرفیت‌های مشخص شده طبق استاندارد مذکور و بر اساس ضخامت ، عمل تنش‌زدایی صورت می‌گیرد. که ضخامت آن متناسب با فشار کاری بویلر تعیین می‌گردد.

لوله‌های بویلر از جنس ST35.8 و بدون درز می‌باشد که از کشورهای اروپایی، واردات این محصول به صورت انحصاری توسط شرکت پاکمن صورت می‌گیرد.

لوله‌های مقاوم به حرارت به صورت جوشی و با دستگاه‌های مخصوص ایساب (جهت جوشکاری شبکه) جوشکاری می‌شود.

بویلرهای شرکت پاکمن با دستگاه‌­های زیرپودری و توپودری شرکت ایساب سوئد و با استفاده از الکترودهای ایساب، گِکا و آما جوشکاری می­شود. جوشکاری بویلرها با نظارت دقیق گروه کنترل کیفیت (QC) شرکت پاکمن باWPS  مشخص صورت می‌گیرد و تمامی تست‌های لازمه از جمله UT یا RT روی جوشکاری­های بویلر صورت میگیرد.

لازم به ذکر است بازرسین اداره استاندارد به صورت دائم در شرکت پاکمن حضور دارند (نماینده مقیم اداره استاندارد) و تمامی مدارک و تست­های لازمه را بررسی می نمایند. در زمان تحویل بویلرهای شرکت پاکمن پلاک استاندارد و در صورت درخواست مدارک WPS ، PQR و … به مشتری ارائه خواهد شد.

جدول مشخصات فنی

ظرفیت (kW)

200

ظرفیت (kcal/hr)

172,000

راندمان

86 %

فشار کاری (bar)

up to 16 bar

حداکثر مصرف گاز m^3/hr

20

افت فشار در محفظه احتراق بویلر (mbar)

2.2

افت فشار آب در بویلر (m)

1

متریال

فولادی 17Mn4

وزن (kg)

1030

ارتفاع (mm)

1310

طول (mm)

1890

عرض (mm)

750
