سیستم پایپینگ

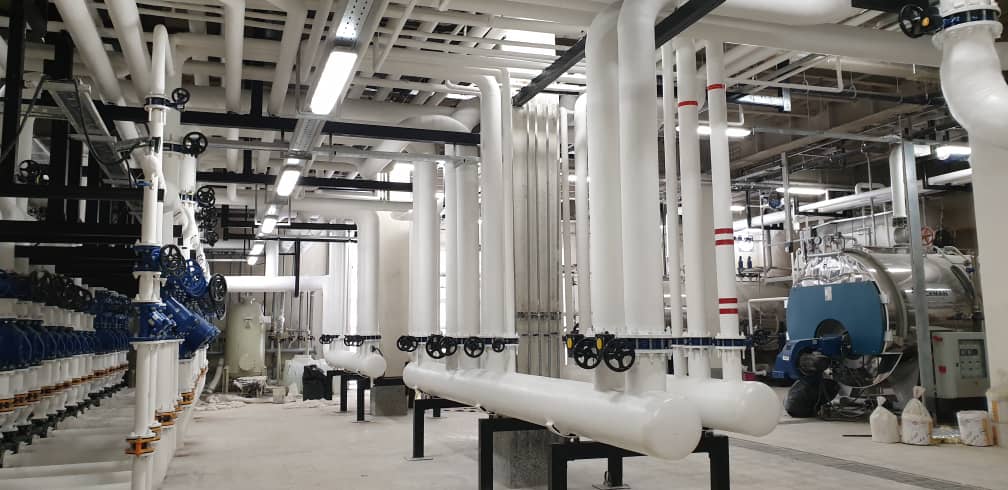

لوله کشی  (Piping) اتصال مجموعه ای از لوله ها به یکدیگر است که برای انتقال سیالات از محلی به محل دیگر مورد استفاده قرار می گیرند.

در تعریف دیگر :

مجموعه ای از لوله ها و المان های متصل به آنها که برای انتقال سیال ( گاز یا مایع) از یک نقطه به نقطه دیگر بکار می رود را سیستم لوله کشی می گویند.

در سیستم های لوله کشی ممکن است از موادی مانند فولاد، آلومینیوم، شیشه، پلاستیک، چدن، مس، بتن و … استفاده شود.
قطعات دیگری که علاوه بر لوله در یک سیستم لوله کشی مورد استفاده قرار می گیرند اتصالات، شیرآلات و … هستند. این قطعات در باز و بسته کردن مسیر عبور سیال، در مسیر دهی به سیال، کنترل دبی سیال، اندازه گیری فشار و دمای سیال و… مورد استفاده قرار می گیرند.
سیستم های لوله کشی در نقشه هایی با نام (P&IDs) توسط مهندسین طراحی می شود.

لوله کشی با برگشت مستقیم (Direct Return Piping)

در سیستم دو لوله ای با برگشت مستقیم، لوله برگشت رادیاتور کوتاه ترین مسیر ممکن را تا پمپ طی  می کند. در این روش آب برگشتی از هر دستگاه مستقیما وارد لوله برگشت شده و وارد موتورخانه می گردد. افت فشار این روش کمتر است و آب راحت تر سیرکوله می شود. از آنجایی که آبی که به رادیاتور آخر می رسد معمولا سردتر است و برای پخش یکنواخت دبی آب تا آخرین رادیاتور معمولا شیر دستی یا خود کار روی سیستم نصب می شود.  در ساختمان های کوچک رادیاتورها را به این روش لوله کشی می کنند. در ضمن این سیستم نیاز به لوله کشی کمتری دارد.

لوله کشی مستقیم

لوله کشی با برگشت معکوس (Reverse Return Piping)

این روش درست عکس روش قبلی است. یعنی رادیاتور که کوتاه ترین مسیر رفت را دارد طولانی ترین مسیر برگشت را خواهد داشت. یعنی مجموع مسیرها در رفت و برگشت برای همه رادیاتورها تقریبا یکی است. با این لوله کشی دبی آب بیشتری به همه واحد ها می رسد و برای جاهایی پیشنهاد می شود که افت فشار مساوی یا تقریبا مساوی داشته باشند.

لوله کشی  معکوس

تشخیص دو لوله کشی

  1. در لوله کشی معکوس، میزان لوله کشی افزایش می یابد
  2. از سایز لوله هم می توان به نوع لوله کشی پی برد. چنانچه سایز لوله ها در رفت و برگشت در یک مرحله برابر بود لوله کشی مستقیم است.

نرم افزارهای طراحی لوله کشی

در طراحی سیستم پایپینگ، مهندسین باید به طراحی و انتخاب نوع مواد استفاده شده بپردازند و سپس طراحی سیستم لوله کشی را بر مبنی نوع استفاده و محل نصب سیستم انجام دهند و در پایان می باید تنش های موجود در سیستم را تحلیل نمایند.
برای این منظور تعدادی نرم افزار پایپینگ توسط مهندسین ساخته شده است و هم اکنون مورد استفاده آن ها قرار می گیرد از جمله :

  • نرم افزار PDMS
  • نرم افزار Pipeline
  • نرم افزار CAD
  • و …
  • پایپینگ

انواع سیستم لوله کشی

لوله کشی فرآیندی (Piping proscess) : برای لوله کشی واحد های فرآیندی مورد استفاده قرار می گیرد. (مانند پالایشگاه ها)

لوله کشی دریایی (Marine Piping) : مربوط به سیستم های OFF SHORE می باشد.

لوله کشی انتقالی (Pipe Line): خطوط لوله با سایز خیلی بالا هستند که برای انتقال سیال در مسافت های طولانی مورد استفاده قرار می گیرند. بیشتر لوله ها در لوله کشی انتقالی در زیر خاک قرار می گیرد.

لوله کشی عمرانی (Civil Piping) : برای توزیع آب و گاز در شهر ها بین ساختمان ها و مراکز . همچنین برای جمع آوری فاضلاب این مکان ها از سیستم لوله کشی عمرانی استفاده می شود.

لوله کشی ساختمان (Plumbing): لوله کشی سیستم های تاسیساتی که در تاسیسات یک ساختمان مورد استفاده قرار می گیرد.امروزه بیشتر این لوله ها را لوله های 5 لایه تشکیل می دهند.

رایز گرمایش سرمایش در لوله کشی

استانداردهای لوله کشی

تعدادی از مطرح ترین استاندارد های مورد استفاده در لوله کشی عبارتند از:

 ASME – The American Society of Mechanical Engineers – B31 series
ASME B31.1 Power piping (steam piping etc.)
ASME B31.3 Process piping
ASME B31.4 Pipeline Transportation Systems for Liquid Hydrocarbons and Other Liquids
ASME B31.5 Refrigeration piping and heat transfer components
ASME B31.8 Gas transmission and distribution piping systems
ASME B31.9 Building services piping
ASME B31.11 Slurry Transportation Piping Systems
ASME B31.12 Hydrogen Piping and Pipelines

 ASTM – American Society for Testing and Materials
API – American Petroleum Institute
EN 13480 – European metallic industrial piping code

منابع و پیوندها:

گرداوری شده توسط دپارتمان پژوهش شرکت پاکمن
